Những yếu tố cơ bản để bất kỳ người khách hàng nào có thể lựa chọn để bắt đầu mua Bộ lưu điện mới là: thời gian lưu điện, giá thành, công suất, nhà sản xuất, số lượng đầu ra, khả năng quản lý… Nhưng có một điều mà ít người tìm hiễu kỹ đó là công nghệ UPS đó là gì. Và cái này cũng khá quan trọng trong việc lựa chọn UPS.
Công nghệ bên trong UPS là cấu trúc chức năng thành phần bên trong bo mạch, được xử lý qua từng giai đoạn và đảm bảo đầu ra UPS phù hợp với công nghệ đó. Chọn UPS công nghệ nào cho phù hợp và hợp với túi tiền không để lãng phí là điều mà chúng tôi luôn hướng đến khi chăm sóc khách hàng lần đầu tiên tiếp cận UPS. Hai công nghệ phổ biến nhất hiện nay là: Online UPS và Line Interactive.
Công suất thiết kế với dòng Line Interactive thường từ 500VA tới 5KVA để phù hợp với chi phí cũng như nhu cầu sử dụng. Với dòng Online thì công suất ít nhất từ 1KVA trở lên tới hàng trăm KVA,đáp ứng được nhu cầu tất cả tải sử dụng.
Việc khác nhau căn bản giữa 2 công nghệ này ngoài nằm ở công suất còn tới từ nhiều yếu tố khác về bên trong như: Công nghệ sóng sine, vuông, thời gian chuyển mạch, cổng giao tiếp, các yếu tốt về điện khác….
Thực sự bạn đang cần UPS như thế nào
Yêu cầu về sử dụng UPS như thế nào là hợp lý, cần phải xác định được bạn cần một cục ups lưu điện khi cúp điện đơn thuần hay là cần nhiều chức năng khác như giám sát ups qua mạng, tắt mở ups…tùy với từng tình hình cụ thể mà đi đối với giá thành cũng sẽ khác nhau

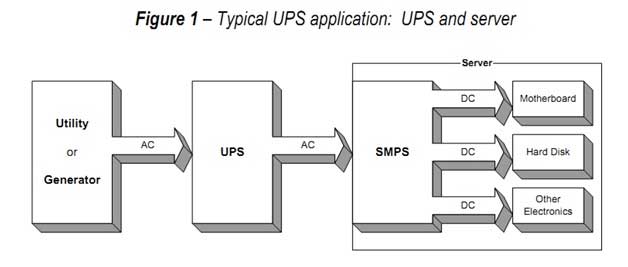

IT Equipment and AC power: The Switch-Mode Power Supply (SMPS)
Thiết bị điện đa phần đươc hoạt động từ tân số 50Hz hoặc 60Hz. Tuy nhiên với các thiết bị IT viễn thông thì thường được sử dụng bằng điện DC bằng cách chỉnh lưu nguồn AC và được lọc phẳng dạng sóng sau đó. Tiếp theo sẽ có bộ nguồn chuyển mạch (The Switch-Mode Power Supply (SMPS)) sẽ biến đổi điện áp DC cao thành điện áp DC thấp nhờ băm xung tần số cao để cung cấp các linh kiện điện tử. Bộ nguồn chuyển mạch (SMPS) cũng đồng thời có chức năng là bộ nguồn cách ly để bảo vệ các linh kiện bên trong.
Bộ chuyển đổi nguồn cũng tự cân bằng nguồn điện đầu ra ở mức ổn định cho dù điện áp đầu vào có biến động trong thời gian ngắn. Đảm bảo tải sẽ được hoạt động liên tục với nguồn điện sạch an toàn

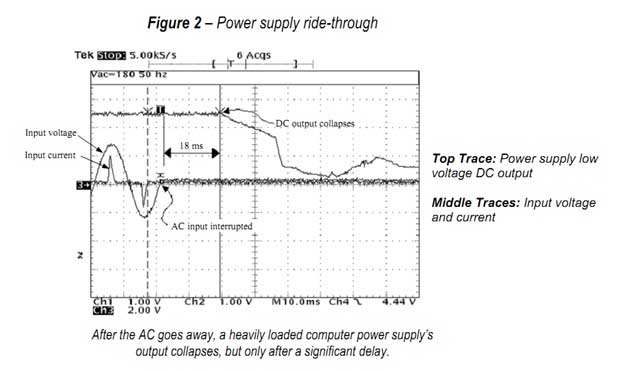

Khảo sát kết quả cho thấy, điện lưới AC bị mất, bộ nguồn SMPS vẫn đảm bảo cung cấp nguồn DC khoảng 18 mili giây bởi năng lượng tích trữ trong tụ lọc của bộ nguồn chuyển mạch SMPS.
Tiêu chuẩn quốc tế cho UPS tương thích với các thiết bị có nguồn chuyển mạch SMPS

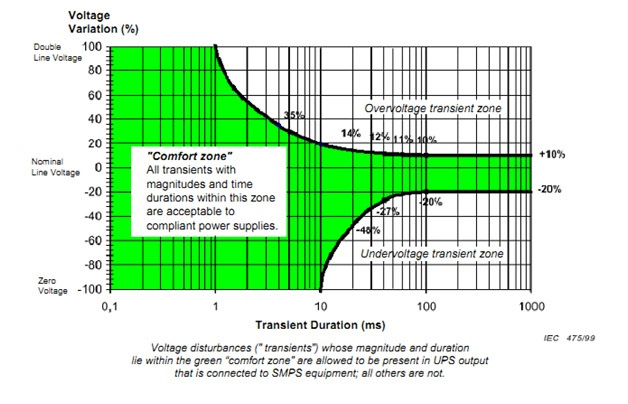

Hình bên dưới cho thấy tiêu chuẩn IEC62040-3 định nghĩa giới hạn biên độ điện áp và thời gian nhiễu cho phép của đầu ra UPS chấp nhận được với nguồn SMPS.
Có thể thấy ở vùng “Comfort Zone”, Mức biến đổi điện áp liên tục được ho phép ở mức -20% tới +10%
Hình ở phía trên cho thấy, yêu cầu tương thích với điện áp đầu ra của UPS là 230VAC thì:
– Trong 1ms, điện áp đầu ra UPS có thể lên tới 460VAC
– Trong 10ms, điện áp đầu ra UPS có thể là 0VDC
– Trong khoảng lớn hơn 100ms, điện áp đầu ra của UPS có thể là 230VAC+10% và 230VAC – 20%

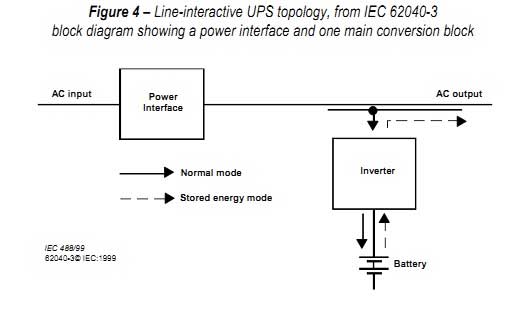

Công nghệ Line-Interactive UPS.
Công nghệ Line-Interactive có điểm nổi bật nào
– Điện năng tiêu tốn ít hơn (chi phí vận hành thấp hơn) – Chế độ hoạt động điện lưới AC mode cho hiệu suất tốt hơn, quá trình thực hiện đơn giản hơn (chỉ sạc cho ăcquy và ngừng khi ăcquy đã đầy)
– Về mặc lý thuyết cho thấy UPS ít linh kiện tham gia hoạt động hơn thì độ tin cậy cao hơn tuy nhiên thực tế không nghĩ như vậy
– Nhiệt năng lan tỏa ra ít hơn nhiều so với Online
Công nghệ Line-Interactive cũng còn nhiều hạn chế
Điện áp không ổn định liên tục nằm ngoài ngưỡng nhận biết của UPS, do đó có thể thấy rằng Line Interactive UPS có thể chuyển sang chế độ Inverter thường xuyên bởi vì UPS phải đảm bảo dải điện áp đầu ra nên khi nguồn lưới không ổn định. Việc ắc quy được sử dụng liên tục có thể dẫn tới tuổi thọ nhanh hư hơn, cần thay thế nhiều hơn và gây nên chi phí tăng theo nhiều hơn trong cùng 1 khoảng thời gian

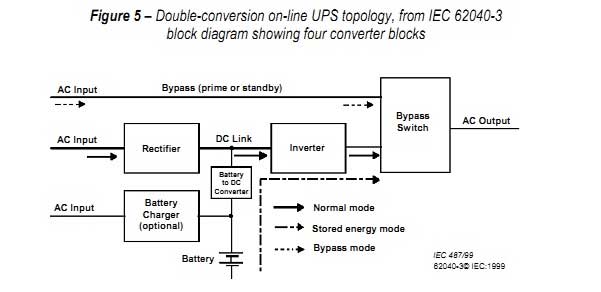

Công nghệ Online UPS
Những yếu tố cần nêu ra công nghệ Online:
Online sử dụng double converasiton (biến đổi kép) do đó:
– Linh phụ kiện sẽ hoạt động tham gia nhiều hơn
– Giá thành cao và vận hành kỹ càng hơn
– Nhiệt tỏa ra nhiều hơn đặc biệt công suất càng cao thì nhiệt càng nhiều
– Như lý thuyết thì nhiều linh phụ kiện tham giao vào thì rủi ro hư hỏng cao hơn. Nhưng thực tế thì không phải hoàn toàn như vậy
– Tất nhiên là lượng điện tiêu thụ sẽ lớn hơn dòng Line-Interactive. Online UPS hoạt động với hiệu suất sẽ vào khoảng 85%-92% tương đối thấp bởi vì phải chuyển đổi kép nên tiêu hao trong mạch. Với dòng Line-Interative UPS là 96-98% vì ít linh kiện tham gia nên tổn hao ít hơn. Ví dụ với hiệu suất 90%, 1000W tiêu thụ thì có 100W là sử dụng bởi UPS Online dẫn đến chi phí trả tiền điện cao hơn, các chi phí về các phần khác như làm mát cũng cao hơn so với Line-Interative UPS.
Công nghệ Online UPS có ưu điểm nổi trội gì:
– Ắc quy ít sử dụng hơn do ngưỡng điện áp nhận biết trong dải rộng và hiếm khi điện lưới có thể nhảy ngoài mức đó trừ trường hợp cúp điện hoặc các sự cố hiếm gặp trong thời gian ngắn. Do đó ắc quy được bảo vệ tốt hơn nên duy trì tuổi thọ cao hơn
– Thời gian chuyển mạch bằng 0ms do có khối PFC lưu trữ điện năng trong các tụ điện tích trữ
– Thiết kế đẹp gọn và thông minh
– Cho phép tần số ngõ ra hoạt động ở (50Hz thành 60Hz và ngược lại)
